LayOut dapat menampilkan data pada model yang telah kalian buat di SketchUp dengan sangat mudah. Dengan menggunakan Label Tool pada LayOut, data pada model akan tampil secara otomatis.
Untuk dapat melakukan hal tersebut, terlebih dahulu kalian membuat label dengan menggunakan perintah Dynamic Component pada SketchUp. Mungkin kalian masih banyak yang belum tahu tentang cara menggunakan Dynamic Component pada SketchUp. Berikut cara menggunakan perintah Dynamic Component pada SketchUp
Label Tool pada LayOut
Label pada Layout bisa kalian isi dengan berbagai macam pilihan berdasarkan kriteria tertentu atau dengan nama sesuai dengan keinginan.
Area, Volume, Edge Length – kriteria ini memberikan label berdasarkan berbagai macam ukuran sesaui dengan model yang kalian buat.
Component / Group Definition – kalian juga dapat memberikan label model berdasarkan nama tertentu.
Classification Data - kalian dapat memberikan label berdasarkan klasifikasi data yang telah diberikan oleh pihak SketchUp
Dynamic Component – dengan Dynamic Component kalian dapat memberikan label berdasarkan luas, posisi, material dll.
Cara Memberikan Klasifikasi pada SketchUp
- Untuk memberikan klasifikasi pada model, terlebih dahulu kalian definisikan model dengan component.
- Kemudian pada entity info klik advanced dan pilih kotak dialog Type.
- Setelah itu import lah klasifikasi yang telah disediakan oleh pihak SketchUp dengan cara klik import.
- Lalu kembali pada kotak dialog Type dan pilih klasifikasi yang kalian inginkan
- Terakhir klik kanan pada model dan pilih component option dan berilah keterangan pada klasifikasi yang telah di buat dan apply
klasifikasi tersebut merupakan klasifikasi yang telah disediakan oleh pihak SketchUp namun kalian dapat memasukkan jenis klasifikasi lainnya sesuai dengan keinginan.
Cara menggunakan Dynamic Component
- Pertama kalian buat model dan definisikan sebagai komponen

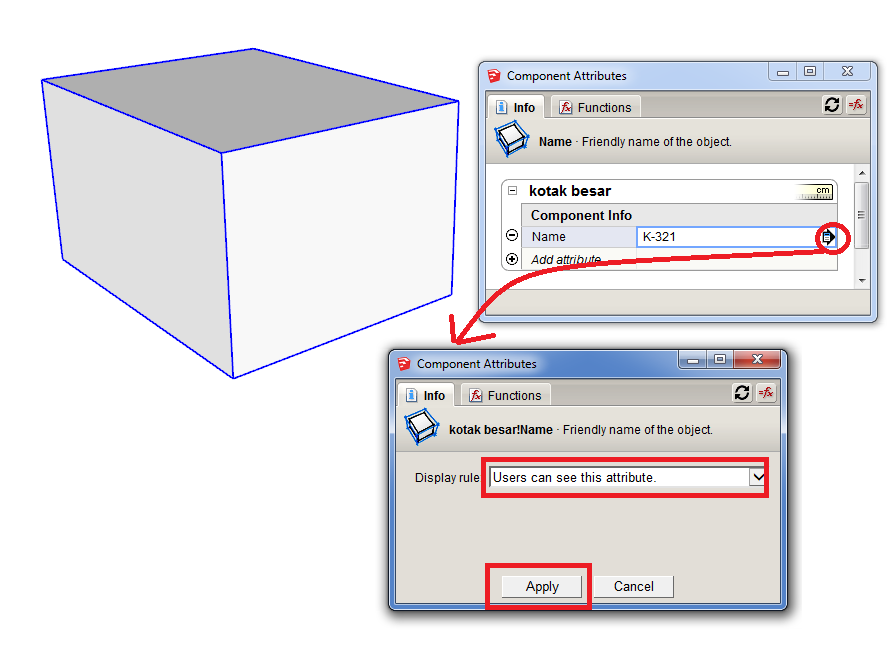

- Kemudian klik kanan dan pilih Component Attributes. Pada kotak Component Attributes pilih add Atributes dan pilih ItemCode
- Pada pemberian nama saya tulis dengan K-321
- Jika nama telah dibuat maka selanjutnya pilih tanda pengaturan sesuai dengan gambar di bawah lalu klik Apply
Cara memberikan label pada LayOut
Untuk memberikan label yang telah disetting sebelumnya sangatlah mudah.
- Pertama kalian masukkan model SketchUp ke dalam LayOut.
- Lalu pilih Label Tool dan letakkan pada sisi model yang diinginkan
- Setelah itu pilih jenis penamaan label sesuai yang kalian inginkan
