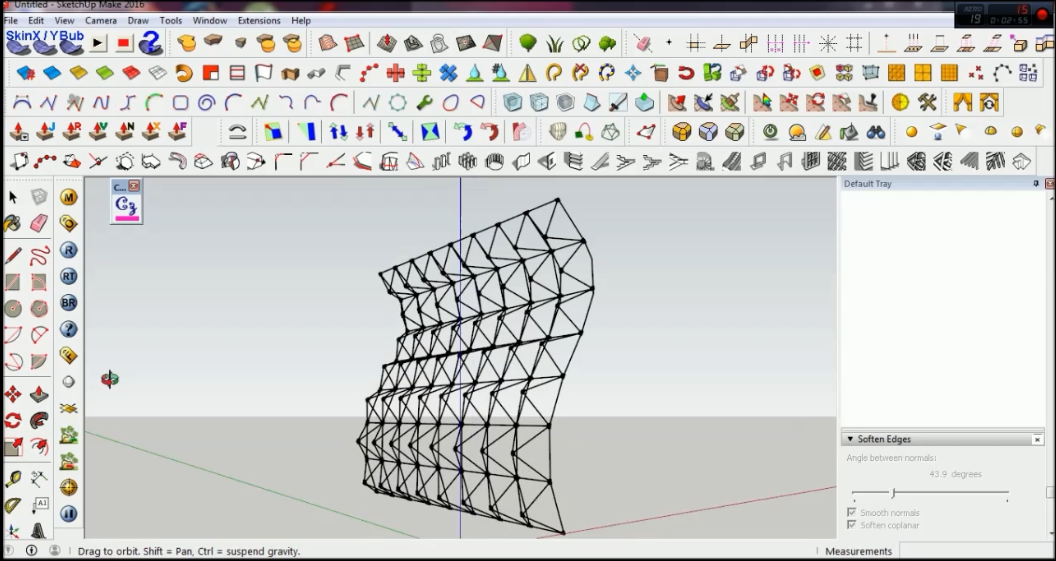

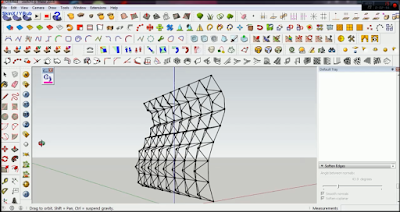

Cara Membuat Space Frame Secara Singkat Pada Google Sketchup

Dalam tutorial kali ini saya akan memperlihatkan kepada kalian bagaimana cara membuat space frame bangunan pada google SektchUp secara cepat

berikut adalah plugin tool yang digunakan dalam tutorial kali ini

1. flowify

2. curvizard

3. line 2 tube

4. component stringer

mari kita mulai saja tutorial kali ini

butlah persegi dengan tinggi sesuai keinginan lalu bentukalah garis lengkung dengan menggunakan bzier spline  seperti gambar di bawah

hapus bagian persegi hingga tersisa garis lengkung tadi kemudian convert garis lengkung menjadi polyline segmentor dan bagi menjadi 10 bagian

copy garis lengkung tadi kemudian gunakan curviloft tool  untuk membentuk surface dari dua garis lengkung tersebut seperti pada gambar dibawah

ubah nilai segment menjadi 10

buatlah persegi sesuai luas permukaan garis lengkung tadi

kemudian bagi tiap sisi menjadi 10 bagian dan sisakan satu

lalu bentuklah manjadi limas segi empat seperti gambar dibawah dan gandakanlah pada seluruh permukaan persegi

 jadikan sebuah group

buatlah 2 garis yang saling bersentuhan pada kedua sudut persegi dan jadikan group seperti gambar dibawah

buatlah persegi dengan luas sama dengan permukaan yang melengkung dan jadikan group.

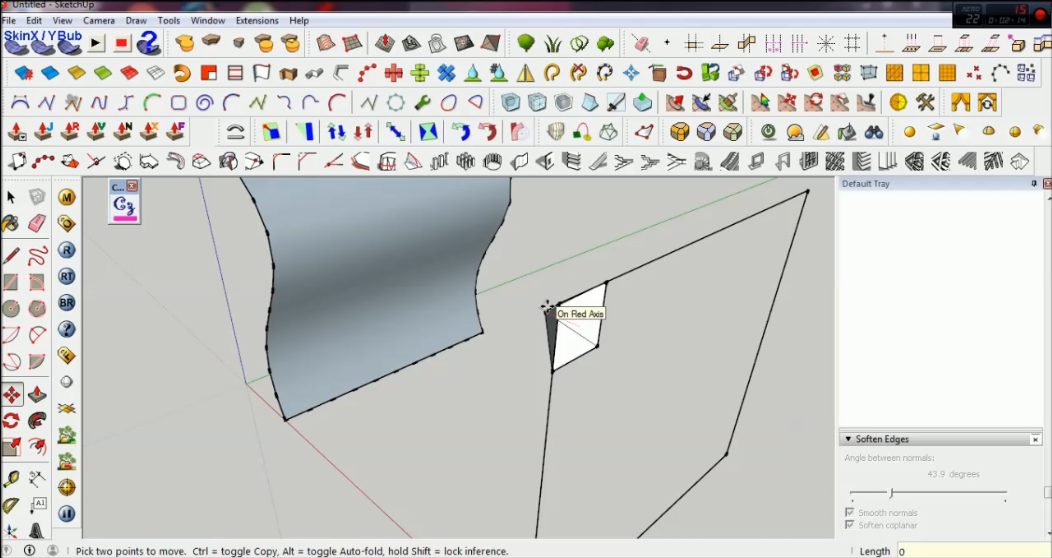

lalu tempatkan persegi baru tersebut pada permukaan limas segi empat seperti pada gambar dibawah

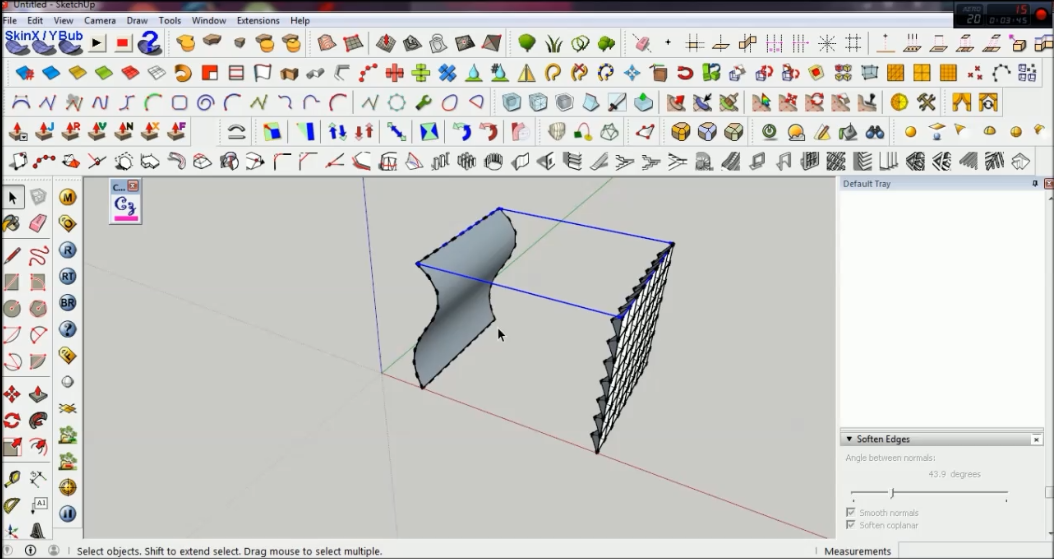

jadikan permukaan yang melengkung, 2 garis lurus dan persegi yang baru menjadi satu group.

pilih group yang sudah dibuat diatas dan group limas segi empat kemudian klik flowify tool  seperti pada gambar dibawah

gunakan perintah soften dan smooth edgepada seluruh permukaan limas yang baru dengan sudut diatas 40 derajat

kemudian pilih semua bagian limas dan lakukan perintah select only face seperti pada gamar di bawah kemudian hapus semua face yang sudah terpilih

pilih garis-garis seperti gambar dibawah

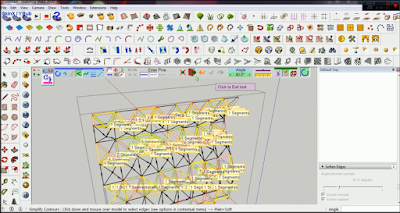

kemudian gunakan simplify contour tool untuk membentuk limas segi empat menjadi lurus

lakukan pada sisa garis yang lain seperti pada tahap diatas

pilih garis seperti gambar dibawah kemudian jadikan satu group



sambung semua garis seperti pada gambar dibawah

masuk pada group pada tahap di atas kemudian letakkan bentuk sphare seperti pada gambar dibawah

pilih sphare dan seluruh garis kemudian lakukan perintah component stringer

explode semua group kemudian pilih semua garis dan lakukan perintah line to tube seperti pada gambar dibawah

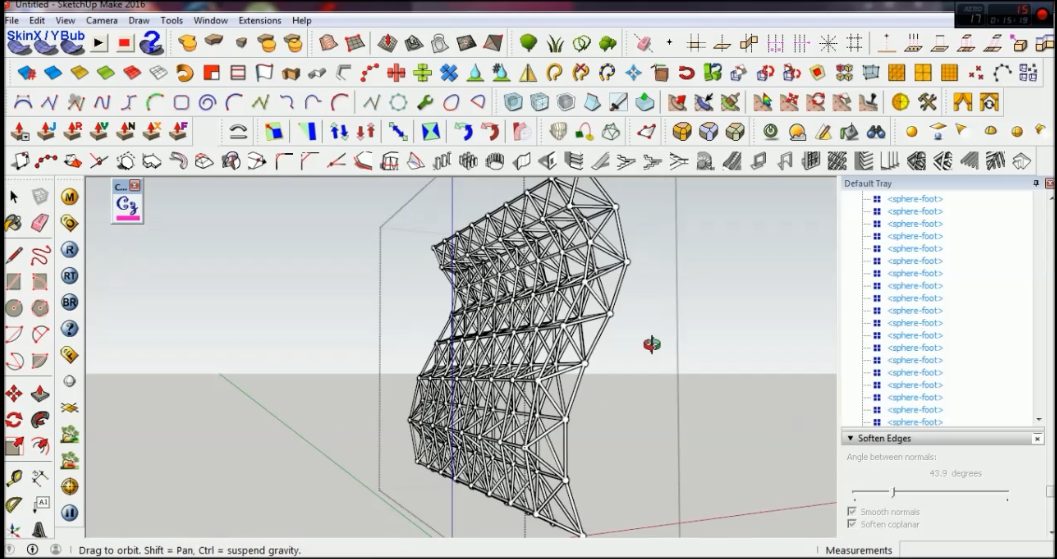

dan beginilah hasilnya

demikian tutorial bagaimana cara membuat space frame secara cepat pada google sketchup

terima kasih sudah berkunjung di blog ini dan saya harap tutorial kali ini dapat membantu anda dalam mempelajari google sketchup
